大通量过滤器系统
产品描述

► 概述

  天然水中含有多种杂质。大体可分为三种:悬浮物质、胶体物质、溶解物质。随着人民生活的逐步提高,各行各业对水质的要求也愈来愈严格。所以对水进行预处理是非常必要的。实践证明水预处理效果的好坏,对后续水处理设备的长期稳定运行有很大的影响。

  机械过滤器主要用于给水排水处理除浊,软化水、纯水的前级处理,除去原水中的悬浮物、机械杂质及一些胶体物质。进水浊度应小于20度,出水浊度可达3度以下。我厂生产的机械过滤器有不锈钢、钢衬环氧等多种材质。当采用不锈钢材质时,可用于食品及制药用水的处理。

► 结构形式

  机械过滤器由外壳体、两端封头、上下布水装置、密封胶圈、操作管阀、压力表等组成。可根据对水质的不同要求,采用单层、双层或多层滤料来满足用水要求。

► 用途

  机械过滤器广泛用于工业用水、生活用水的前置处理以及化工、印染、农药、焦化、化肥、制药、溶剂、电镀、环保等工业部门的给排水处理以及工业废水的深度净化处理。

► 机械过滤器的分类

  机械过滤器按其压力不同常分为重力式和压力式两种,而经常采用的类型为压力式,按其规格又分为小型、大型两类。

  (1)小型机械过滤器一般由两种材料制成,一种为优质碳钢容器,工作压力≤0.6Mpa;另一种为不锈钢,工作压力≤0.4Mpa。反冲洗只用压力水,一般不用空气擦洗,滤料可根据原水水质采用单层、双层或多层。

  (2)大型机械过滤器:分为单流式及双流式两种,由中750—30(0)0组成系列。处理水量由4m‰到l00m讥,滤料层可采用单层或双层装填。

► 石英砂滤料的性能

  石英砂密度(2.5—2.7)大于无烟煤,与无烟煤配合用于双层或多层料装置的第二层,是目前水处理普遍采用的理想滤料。石英砂滤料是利用石英砂石经过破碎、筛分、净化精制而成,为纯白色有光泽的晶体。具有滤料所应有的机械强度高,化学稳定性好,使用寿命长的特点。

  (1)石英砂的物理化学性能

  石英砂的物理化学性能表



项目

指标

项目

指标

莫氏硬度

7.5度

磨损率

0.003%

熔点

1480℃

破碎率

0.035%

密度

2.66g/cm³

盐酸可溶率

0.2%

堆积密度

1.75g/cm³

SiO2

99.8%

孔隙率

43%







  注:外观呈白色光泽的晶体,颗粒坚硬、均匀,不含其它杂质。

  (2)一般石英砂滤料的规格

  一般石英砂滤料规格表



粒径范围(mm)

粒径范围(mm)

0.5~1.2

1.0~1.8

0.5~1.5

1.0~2.5

0.6~0.9

2.0~4.0

0.8~1.2

4.0~8.0

0.8~2.0

8.0~15.0

1.0~1.5

15~25



注:l.允许个别单一粒径有土0.22mm的误差;

  2.允许小于下限粒径的重量≤3%;

  3.允许大于上限粒径的重量≤2%;

  4.不均匀系数K80≤2.0。

► 滤料级配

1、单层滤料及承托层

  粒径为0.8—2.O毫米的石英砂700毫米,承托层见下表(承托层可用2—25mm的砂石和卵石,根据实际情况,由细到粗分层放入)。

  滤料承托层组成



层次(由上到下)

粒径(mm)

厚度(mm)

1

2—4

100

2

4—6

100

3

6—15

100

4

15—25

100

  以上滤料正常滤速l0-17m/h,反冲洗时水温10℃,冲洗强度为8-10L/m²•S,冲洗历时l0一l5分钟。

2、双层滤料

  上层为2-3mm无烟煤、下层为1.0—2.5mm直径的石英砂,厚度视水压、产水量、水质等情况而定。承托层同上表。

3、多层滤料

  多层料比一般单、双层滤料有更大的截污量和适应能力,过滤器中装有五层滤.从上至下为:

  无烟煤d=2—3mm

  石英砂d=1.0—2.5mm

  石榴石d=0.3—0.5mm

  砾石d=10mm

4、高度及粒径视水压、产水量、水质等情况而定。

  最下部以卵石为承托层,层滤料有良好的级配及比重差,使之取得最佳的过滤效果,正常滤速l5m/h,当水通过滤层的水头损失达到0.O5—0.1MPa时则进行反冲洗。



► 机械过滤器的规格、型号及技术参数

  钢制机械过滤器规格及性能



型号

规格(mm)

最大出水量(T/h)

工作温度(℃)

过滤面积(m²)

滤速(m/h)

滤料层高(mm)

最大外型尺寸ø

净重(kg)

CJQ-30

ø300

1.05

4-50

0.07

8-15

700

ø400x 1652

189

CJQ-40

ø400

1.89

4-50

0.126

8-l5

700

ø550×1770

242

CJQ-50

ø500

2.94

4-50

0.196

8-15

1000

ø644×2210

383

CJQ-75

ø750

6.6

4-50

0.44

8-15

1000

ø884×2385

638

CJQ-100

øl000

11.8

4-50

0.78

8-15

1200

ø1012×2297

880

CJQ-150

ø1500

26.5

4-50

1.76

8-15

1200

ø1516×3469

1506

CJQ-200

ø2000

47.1

4-50

3.14

8-l5

1200

ø2020×3610

2455

CJQ-250

ø2500

73.6

4-50

4.90

8-l5

1200

ø2524×4020

4179

CJQ-300

ø3000

105.9

4-50

7.06

8-15

1200

ø3028x 4480

6355



注:l、最大工作压力为0.6MPa,试验压力为0.9MPa。

  2、内装卵石垫层及滤料层(石英砂)用户自理。

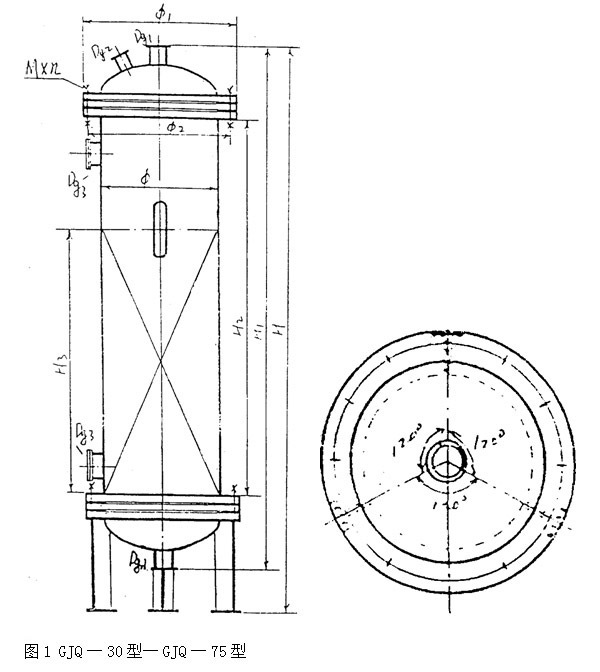

GJQ一30型一75型钢制机械过滤器外型尺寸(毫米)见图l



规格

H

H1

H2

H3

ø1

ø2

Mn

Dgl

Dg2

Dg3

ø300

1652

1502

1100

700

400

368

ø12×12

25

15

40

ø400

1770

1620

1100

700

550

490

øl4×16

32

25

40

ø500

2210

2060

1500

1000

644

590

ø16×18

40

25

50

ø750

2385

2235

1500

1000

864

824

ø18×20

65

32

50

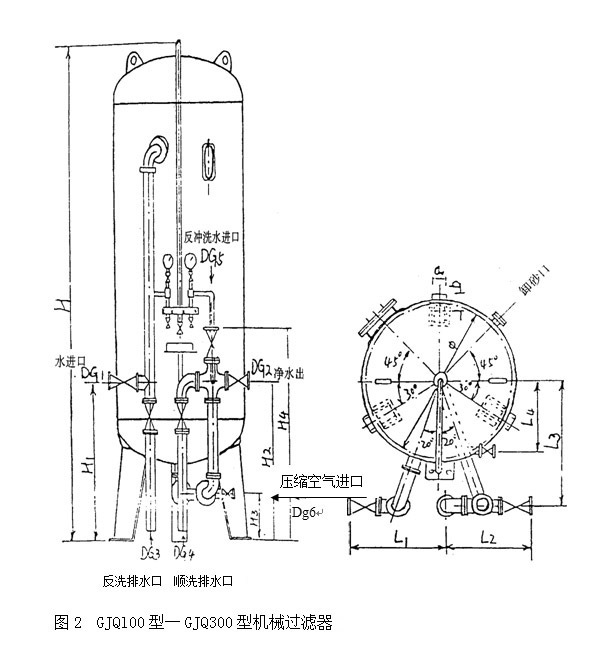

GJQ一100型一GJQ一300型钢制机械过滤器外型尺寸(毫米)见图2



规格

H

H1

H3

H4

Ha

L1

L2

L3

L4

Dgl

Dg2

Dg3

Dg4

Dg5

Dg6

a

b

ø

ø1000

2897

905

905

165

126l

629

629

750

470

65

65

80

65

80

40

160

125

990

ø1500

3465

1025

1025

185

1426

870

870

1000

614

80

80

100

80

100

50

180

140

1450

ø2000

3610

1100

1100

195

1481

882

882

1255

799

100

100

150

100

150

80

250

200

1800

ø2500

4020

1150

1150

205

1661

1032

1032

1500

941

125

125

150

125

150

100

350

300

2000

ø3000

4480

1200

1200

220

1811

1178

1178

1750

1005

150

150

200

150

200

100

400

300

2400
