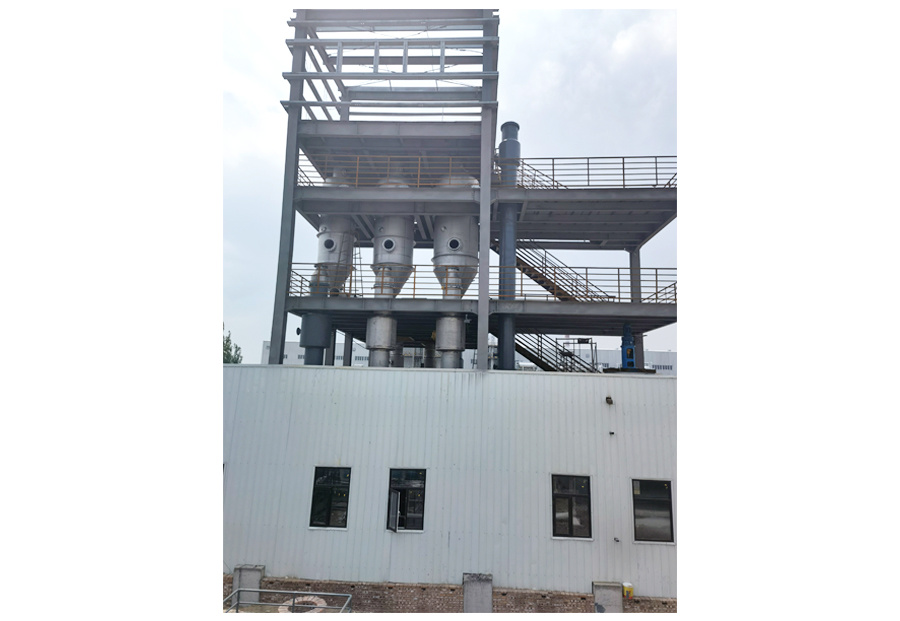

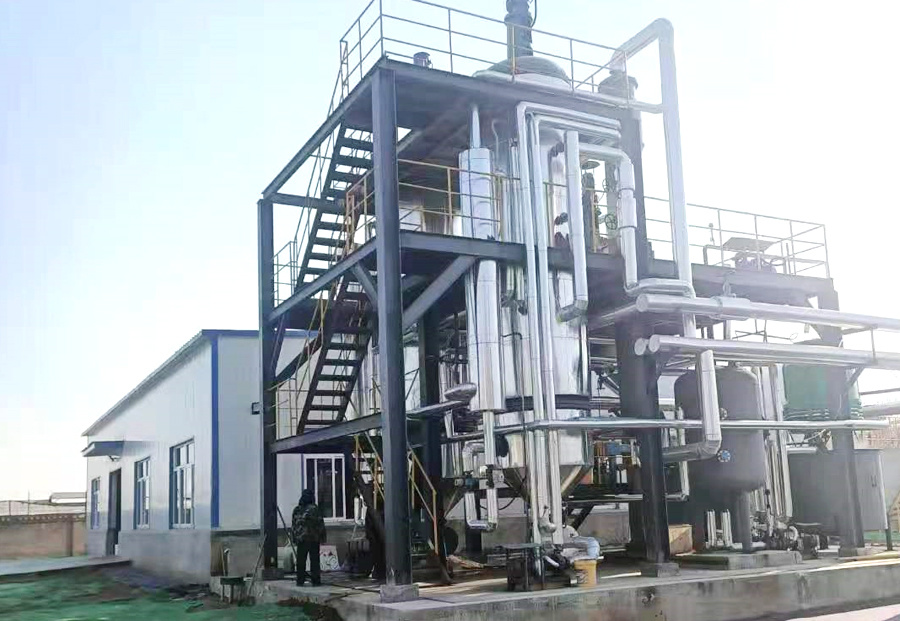

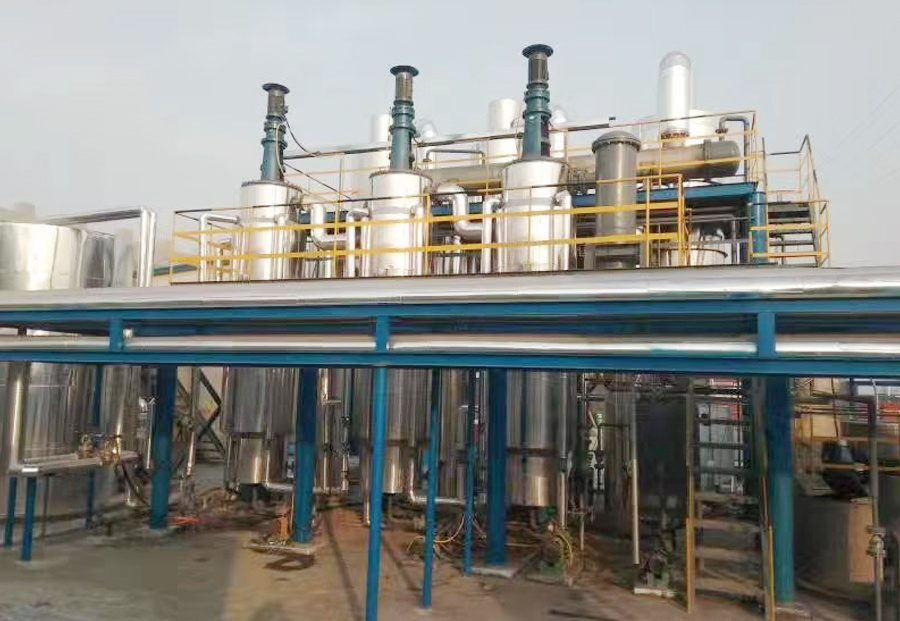

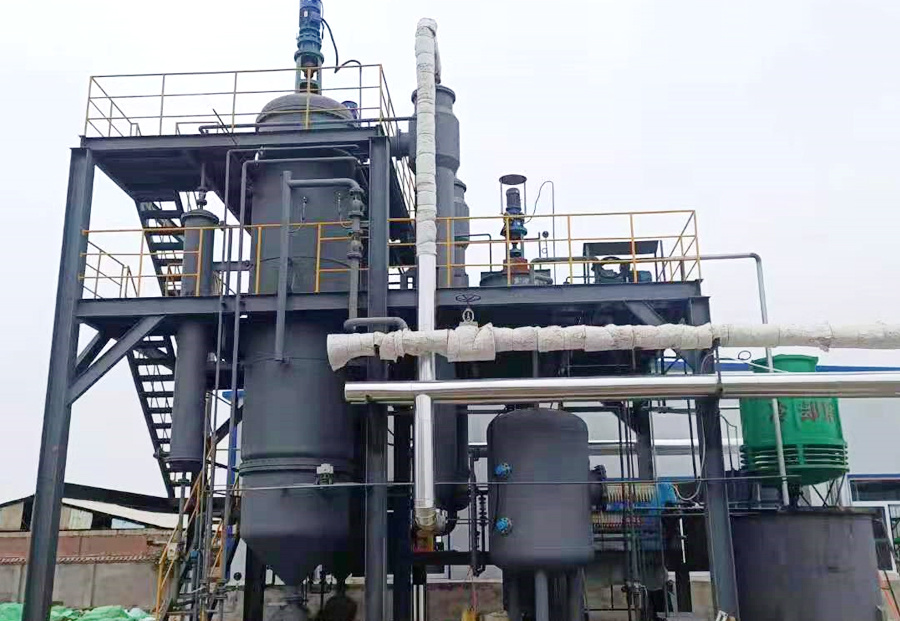

三效蒸发器

产品描述

►　三效蒸发器介绍

三效蒸发器是蒸发器的一种，主要由三个蒸发器组合而成，三效蒸发器在运行时，需要后效的压强和溶液的沸点均低于前效蒸发器，引入前效的二次蒸汽作为后效的加热介质，即后效的加热室成为前效二次蒸汽的冷凝器，一般第一效需要消耗生蒸汽。

►　三效蒸发器组成

三效蒸发器主要由相互串联的蒸发器、冷凝器、盐分离器以及复制设备等组成三组蒸发器，以串联的形式组成一整套的三效蒸发系统。

►　三效蒸发器工作原理

需要蒸发的物料经进料泵进入一效加热器进行加热，然后进入蒸发室，进行蒸发，在分离器中进行气液分离，溶液从分离器底部流入循环泵吸入口，利用循环泵送入加热器、分离器进行循环流动与蒸发，蒸发出来的蒸汽进入冷凝器被全部冷凝。

在蒸发换热室内，外接蒸汽液化产生汽化潜热，对废水进行加热。由于蒸发换热室内压力较大，物料在蒸发换热室中高于正常液体沸点压力下加热至过热。加热后的液体进入结晶蒸发室后，物料的压力迅速下降，导致部分物料水溶液闪蒸或者沸腾。

废水蒸发后的蒸汽进入二效蒸发器作为动力蒸发器进行加热，未蒸发废水和盐分暂存在结晶蒸发室。一效、二效、三效蒸发器之间通过平衡管相通，在负压所用下，高含盐废水或物料由一效向二效、三效依次流动，废水不断被蒸发，废水中盐的浓度越来越高，当废水物料中的盐分超过饱和状态时，水中盐分就会不断地析出，进入蒸发结晶室的下部的集盐室，整个过程周而复始，实现盐水分离。

冷凝器链接有真空系统，真空系统抽掉蒸发系统内产生的未冷凝气体，使冷凝器和蒸发器保持负压状态，提高蒸发系统的蒸发效率。在负压作用下，三效蒸发器中的废水产生的二次蒸汽自动进入冷凝器，在循环冷却水的冷却下，废水物料产生的二次蒸汽迅速转变成冷凝水。冷凝水可采用连续出水的方式，回收至回用水池。
